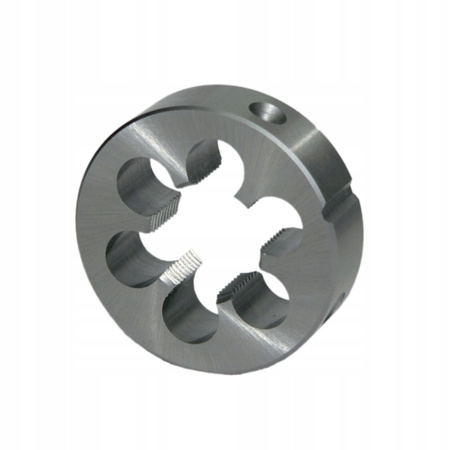

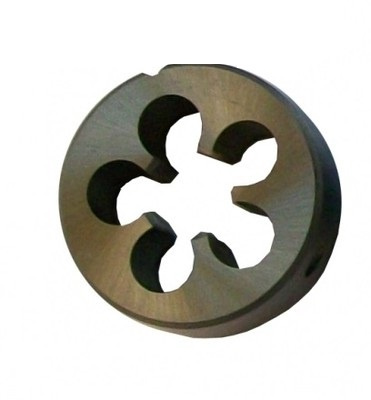

FANAR Narzynka M20x2 DIN-EN 22568 HSS 800

• Narzynka MF HSS 800 zgodna z DIN-EN 22 568 nacina gwint metryczny drobnozwojny.
• Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie.
• Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa.
• Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących.
• Narzynka powinna być ustawiona prostopadle względem śruby.
• Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.</span>

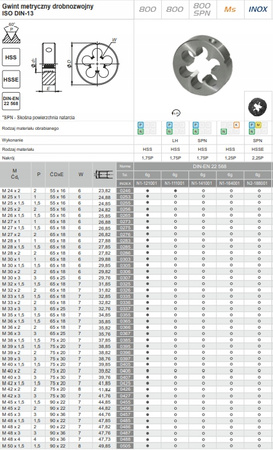

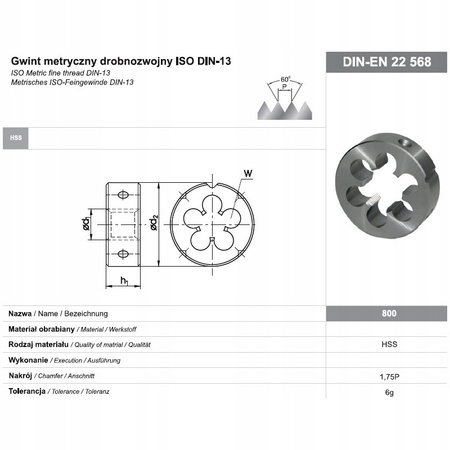

Dane techniczne:

• średnica nominalna gwintu: M20 x 2
• Skok gwintu: 2

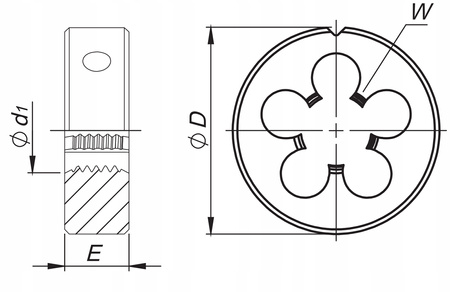

• średnica zewnętrzna (d2) x grubość narzynki (h1): 45 x 14 mm
• Otwory wiórowe (W): 6
• Materiał: HSS
• Nakrój: 1,75P
• Tolerancja: 6g
• średnica pręta do wykonania gwintu: 19,82 mm

Producent:  FANAR

Numer katalogowy: N1-121001-0206
